コンパクトなオゾン水処理装置を製品化<br /> －エコノミー＆省スペースを実現して販売開始－ | Category: 新製品

　株式会社安川電機(取締役社長　利島　康司)は、下水処理水の再利用や工場排水処理に用いることができるオンサイト・オゾン水処理装置を製品化しました。新技術を各部にバランス良く採用することにより、従来の散気方式に比べて装置全体がコンパクトにまとまり、導入費と維持管理費の大幅な低減、容易な搬送と設置、工期の短縮などのメリットがあります。下水処理場他、２年以上におよぶ実機によるフィールド試験を行い、信頼性を確認して製品化しており10月21日より販売を開始します。

1．製品化のねらい

　水不足の解消や豊かな水環境への要求が高まるなか、下水処理水の再利用や、排水の高度処理の必要性が高まりつつあります。政府も様々な施策を通じて水循環利用を拡大しようとしています。
　オゾン処理はそのための有効な手段の一つですが、導入時や維持管理にかかるコストが高く、広い設置スペースが必要という課題がありました。

　今回、高い性能と大幅な小型化を両立することによって、これらの課題を解決したオゾン水処理装置を開発し、機種としては下水の再生処理を行うときの一日の処理水量により、200／400／800／2000／3000m³タイプの５機種を製品化して水循環利用の拡大に貢献します。

2．特長

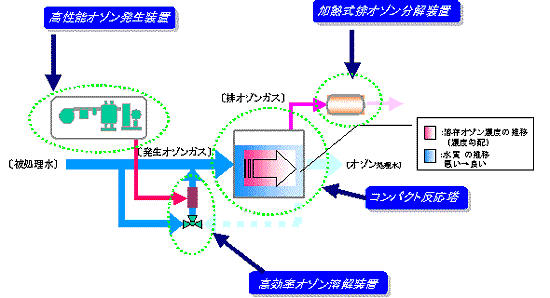

　クリーンで水分量を極限まで除いた酸素を原料とする高濃度オゾン発生装置、自社開発のエゼクタ*1で構成した高効率オゾン溶解装置、オゾン水が希釈されない押出し流れを形成する構造のコンパクト反応塔、排オゾンガスの分解処理には小型でメンテナンスのかからない加熱式排オゾン分解装置*2を採用することにより、高い性能と大幅小型化を達成しました。さらにこれら全ての設備をワンベース上に配置することにより以下のメリットを実現しました。

　2．1　設置性の向上

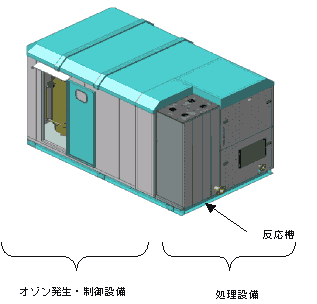

　本装置の反応塔は塔高が約２mと低く、オゾン水が希釈されない押出し流れを形成する特殊な構造にすることにより反応効率が向上し、大幅な小型化が実現しました。このようなコンパクトな反応塔やシンプル化した設備をワンベース上に配置することにより、狭小スペースへの設置が可能になりました。

　2．2　工期の短縮

　工場で主要な配線や配管を済ませており、トラックに搭載して搬送し、現場では配管に接続するだけで運転開始できますので工期が短縮します。

　2．3　維持管理費の低減
　(1) クリーンで水分量を極限まで除いた酸素を生成するシステムを構築し、セラミックス誘電体のオゾン発生機を採用することにより、高濃度オゾンを発生するとともに、信頼性が高く長期間安定した性能を維持します。

　(2) 一般に採用されている散気管は目詰まりが発生して性能が低下するため、定期的な清掃や交換作業が必要でしたが、本装置では自社開発のエゼクタを採用しており、高濃度オゾン水を生成するとともに、目詰まりがなく安定した性能を維持します。

　(3) 排オゾンガスの分解処理には、一般に活性炭や触媒方式が数多く採用されていますが、定期的な交換が必要であるとともに、分解性能を阻害する泡や水分の除去設備や排風設備等から構成される複雑な設備でした。本装置に採用している加熱式排オゾン分解装置は、オゾンの熱特性を利用し高温で確実に分解するため安全で信頼性が高く、メンテナンスのかからないシンプルな処理法です。加熱に要する電力費も気にならないほど安価です。

　2．4　移動による処理が可能

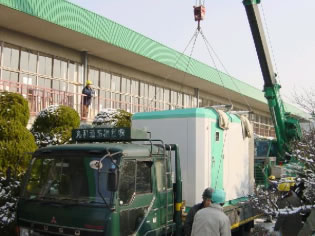

　トラックに搭載可能なので、短期的な処理にも現地に移動しての運用が可能です（リースやレンタルも検討中）。

　2．5　導入費の低減
　上記の構成により、従来では実現が難しかった導入費の大幅低減ができます。

3．装置の主な用途

　(1) 下水処理水やビルピット排水の再利用（修景・親水、トイレ・洗車などの雑用水）や臭気の改善
　(2) 工場排水やプロセスラインでの脱色・脱臭・殺菌、ＣＯＤの低減（食品・化学・電子分野など）
　(3) し尿処理プロセスにおける脱色・脱臭・ＣＯＤの低減
　(4) 廃棄物埋立地浸出水における有害有機物（ダイオキシン類）処理のための促進酸化処理法（過酸化水素や紫外線との併用処理）への適用

4．販売計画

　(1) 販売開始　2004年10月21日より販売開始
　(2) 販売目標　10セット／年を予定
　(3) 販売価格　最小機種200m3タイプ：３千万円から
　　　　　　　最大機種3000m3タイプ：１億１千万円から
　なお本装置はパシフィコ横浜で開催される下水道展’04横浜（７月27日（火）から30日（金）まで）で紹介しています。
【文中語句説明】
＊１　エゼクタ
　加圧水をノズルに送ってノズル部分に負圧をつくることにより、気体を液体中に引き込み、混合させる装置。
＊２　排オゾンの熱分解方式
　オゾンが高温で短時間に分解する性質を利用し、水中に未溶解の排オゾンガスを加熱して瞬時に分解して無害化する方式。
